一体化预制泵站控制系统

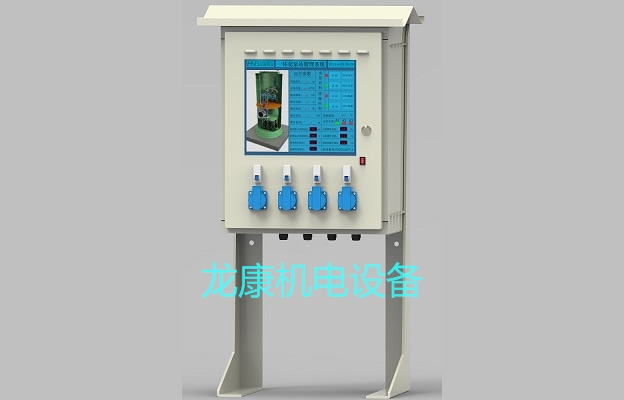

一体化预制泵站控制系统插图

一体化预制泵站控制系统相关标准要求
1 控制柜的尺寸应符合《高度进制为20mm的面板、架和柜的基本尺寸》GB/T3047.1的规定。
2 控制柜表面应平整、匀称,焊接处应均匀牢固,不应有明显的歪斜翘曲变形或烧穿等缺陷。
3 控制柜内电气、电子元器件应符合相关产品标准的规定。
4 控制柜内接线点应牢固,布线应符合设计样图和相关标准的规定。
5 控制柜中所用导线及母线的颜色应符合相关标准的规定。
6 指示灯和按钮的颜色应符合相关标准的规定。
7 控制柜的柜体底部应具有与基础固定的安装孔。
8 控制柜的顶部宜有吊环等,以便吊装。
9 控制柜的防护等级应符合现行国家标准《外壳防护等级》GB4208的规定。
10 控制柜应配有各种智能传感器,可实现无人值守、编程控制和远程控制。
11 控制柜面板的显示功能应符合下列规定:
(1)控制柜面板宜有显示界面。
(2)控制柜面板宜有电源、电流、电压等显示。
(3)控制柜面板可有水泵启、停状态显示。
(4)控制柜宜可设定压力、实际压力、频率显示。
(5)控制柜面板可有故障声、光报警显示。
12 控制柜电气性能应符合下列规定:
(1)控制柜各部件的温升应符合现行国家标准《电气控制设备》GB/T 3797的规定;
(2)控制柜带电电路之间、带电零部件或接地零部件之间的电气间隙和爬电距离应符合现行国家标准《电气控制设备》GB/T3797的规定;
(3)设备中带电回路之间、带电回路与导电部件之间测得的绝缘阻值按标称电压至少为1000Ω/V;
(4)介电强度应符合现行国家标准《电气控制设备》GB/T3797的规定;
(5)安全接地保护控制柜的金属柜体上应有可靠的接地保护
