平流式油水分离器

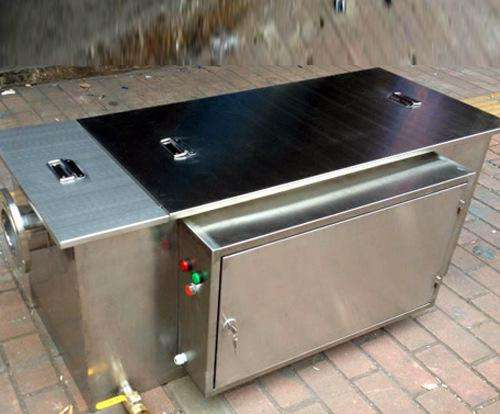

平流式油水分离器插图

(一)工作原理

利用自然上浮,分离去除含油污水中浮油的构筑物,废水从一端进入,从另一端流出,由于池内水平流速很小,相对密度小于1.0而粒径较大的油品杂质在浮力的作用下上浮,并且,聚集在池的表面,通过设在池表面的集油管和刮油机收集浮油。而相对密度大于1.0的杂质沉于池底。

(二)产品特点

构造简单、便于运行管理、油水分离效果稳定。有资料表明,平流式隔油器可以去除的最小油滴直径为100~150um,相应的上升速度不高于0.9mm/s。

(三)设计依据

1、停留时间T,一般采用1.5-2h;

2、水平流速v,一般采用2-5mm/s;

3、隔油池每格宽度B采用2m,2.5m,3m,4.5m,6m。当采用人工清除浮油时,每格宽≤3m。国内各大炼厂一般采用4.5m,且已有定型设计。

4、隔油池超高h1,一般不小于0.4m,工作水深为h2为1.5-2.0m。人工排泥时,池深应包括污泥层厚度。

5、隔油池尺寸比例:单格长宽比(L/B)≧4,深宽比(h2/B)≧0.4。

6、刮板间距不小于4m,高度150-200mm,移动速度0.01m/s.

7、在隔油池的出口处及进水间浮油聚集,对大型隔油池可设集油管收集和排除。集油管管径为200-300mm,纵缝开度为60°,管轴线在水平面下0-50mm,小型池装有集油环。

8、采用机械刮泥时,集泥坑深度一般采用0.5m,底宽不小于0.4m,侧面倾角为45°-60°。

9、池底坡度i,当人工排泥时池底坡度为0.01-0.02,坡向集泥坑;机械刮泥时,采用平底,即i=0。

10、隔油池水面以上的油层厚度不大于0.25m。

11、隔油池的除油效率一般在60%以上,出水含油量为100-200mg/L。若后续浮选法,出水含油量小于50mg/L。

12、为了安全,防火、防寒、防风沙,隔油池可设活动盖板。

13、在寒冷地区,集油管内应设有直径为25mm的加热管,隔油池内也可设蒸汽加热管。
